　　熱管是一種具有高導熱性能的傳熱組件，它通過在全封閉真空管殼內工質的蒸發與凝結來傳遞熱量，具有很高的導熱性、良好的等溫性、冷熱兩側的傳熱面積可任意改變、可遠距離傳熱、可控制溫度等一系列優點。由熱管組成的熱管換熱器具有傳熱效率高、結構緊湊、流體阻損小、有利于控制露點腐蝕等優點。目前已廣泛應用于冶金、化工、煉油、鍋爐、陶瓷、交通、輕紡、機械等行業中，作為廢熱回收和工藝過程中熱能利用的節能設備，取得了顯著的經濟效益。



　　1.熱管原理

　　熱管是余熱回收裝置的主要熱傳導元件，與普通的熱交換器有著本質的不同。熱管余熱回收裝置的換熱效率可達98%以上，這是普通熱交換器無法比擬的。

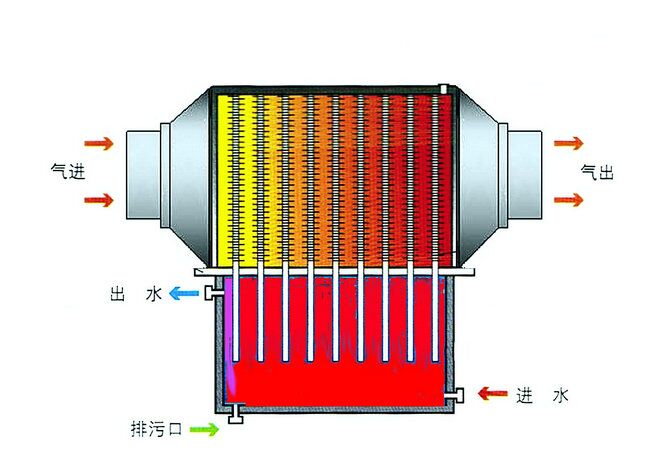

　　熱管余熱回收裝置體積小，只是普通熱交換器的1/3。其工作原理如下圖所示：左邊為煙氣通道，右邊為清潔空氣（水或其它介質）通道，中間有隔板分開互不干擾。高溫煙氣由左邊通道排放，排放時高溫煙氣沖刷熱管，當煙氣溫度>30℃時，熱管被激活便自動將熱量傳導至右邊，這時熱管左邊吸熱，高溫煙氣流經熱管后溫度下降，熱量被熱管吸收并傳導至右邊。常溫清潔空氣（水或其它介質）在鼓風機作用下，沿右邊通道反方向流動沖刷熱管，這時熱管右邊放熱，將清潔空氣（水或其它介質）加熱，空氣流經熱管后溫度升高。

　　目前節能（余熱回收）領域的熱管換熱器，常用熱管多為重力熱管。重力熱管主要由管殼、端蓋、工質三部分組成。管的一端為蒸發段（加熱段），另一端為冷凝段（冷卻段），根據應用需要在兩段中間可布置絕熱段。

　　2.熱管性能特點

　　熱管是依靠自身內部工作液體相變來實現傳熱的傳熱元件,具有_常的熱活性和熱敏感性，遇熱而吸，遇冷而放。

　?。?）導熱性：導熱速度快、強度大、效率高，導熱速度可達到音速。

　　（2）良好的等溫性：良好的等溫性使熱管在很小的溫差下，傳遞很大的熱通量，傳熱阻力小。

　?。?）熱流密度可變性：熱管可以獨立改變蒸發段或冷卻段的加熱面積，即以較小的加熱面積輸入熱量，而以較大的冷卻面積輸出熱量，或者熱管可以較大的傳熱面積輸入熱量，而以較小的冷卻面積輸出熱量。

　　（4）可靠性：不存在管內_壓，不怕干燒。液體工質汽化后，熱管的內壓不隨溫度的變化而變化。

　　（5）環境的適應性：不受環境的限制，熱管可根據環境的需要而單獨設計。

　　（6）應用領域廣。_導熱管形狀具有_大的靈活性，_廣泛的應用領域，能適應各種惡劣的工作環境。

　　（7）良好的_能力：熱管管壁的溫度可以調節，可以通過適當?shù)臒崃髯儞Q把熱管管壁溫度調整在低溫流體的露點之上，從而可防止露點腐蝕，_設備的長期運行。由于避開煙氣露點，使灰塵不易粘結于肋片和管壁上。同時熱管在導熱時會產生自振動，使灰不易粘附在管壁和翅片上，因而不會堵灰。

　?。?）安裝及結構布置靈活:熱管余熱回收器的安裝無需改變原工藝系統,結構設計和位置布置非常靈活,可適應各種復雜的場合。

　?。?）使用壽命長：使用壽命在10年以上，單根熱管可拆卸_換，維護簡單成本低。

　　（10）投資回收期短：一般在六個月至一年_可回收全部投資。
